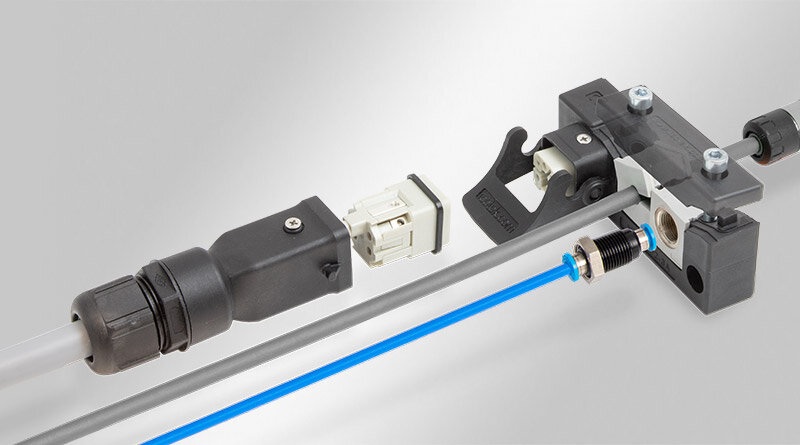

El sistema de interfaz modular (MIS) es una entrada de cables divisible para cables con y sin enchufe en combinación con conectores industriales 3A o 4A. Un conector industrial de tamaño 3A o 4A puede enchufarse directamente en el marco. Los cables con un diámetro de 1 a 15 mm se pueden enrutar, sellar y liberar de tensión de acuerdo con la norma EN 62444.
La entrada de cables consta de un marco (alojamiento de montaje para el inserto de toma 3A/4A), una tapa, dos tornillos y un elemento de bloqueo. La contraparte consta de una carcasa para el inserto de clavija 3A/4A y un prensaestopas, bien M20 para diámetros de cable de 6 – 12 mm o M25 para diámetros de cable de 13- 18 mm. El MIS es compatible y cumple la normativa CE de numerosos fabricantes de insertos (Harting, Ilme, Phoenix Contact, TE Connectivity, Weidmüller, Lapp, Amphenol, Molex, RS Pro, …).
Los insertos pasacables se introducen en el marco y se fijan automáticamente en él. Una vez montado, se atornilla la tapa. A continuación, se enchufa la clavija y se bloquea con el elemento de bloqueo integrado. Para las conexiones hay disponible una cubierta protectora para las conexiones de enchufe que no sean necesarias. Esta tapa puede adquirirse por separado como accesorio.
La combinación de un conector industrial y una entrada de cables ahorra más recortes y, por tanto, espacio.
La junta inyectada en la parte posterior alcanza el grado de protección IP65. La clase de protección IP65 también se alcanza en aplicaciones con insertos dobles. La cubierta protectora opcional alcanza la clase de protección IP54. Este producto está disponible en diferentes versiones: Con tornillos de acero o tornillos de acero inoxidable. También existe la posibilidad de insertar tuercas embutidas. Consúltenos sobre la variante que desea.
