- Para la periferia de la maquinaria de producción: nuevos sistemas de guiado lineal de cuatro hileras de la serie KLLT en disposición en X
- Para la automatización de los equipos de producción: la nueva serie de rodamientos para ejes giratorios YRTA e YRTAG
- Solución excelente para las aplicaciones de carreras cortas: rodamientos de husillos a bolas con bolas cerámicas
En la industria de las máquinas-herramienta, la automatización, la digitalización y la sostenibilidad son las fuerzas que dan forma a las arquitecturas de las máquinas e influyen en componentes clave como husillos, ejes lineales y mesas giratorias. Schaeffler asume estas tendencias importantes de la industria y las aprovecha para desarrollar las soluciones de rodamiento y accionamiento que se presentarán en la EMO 2025.

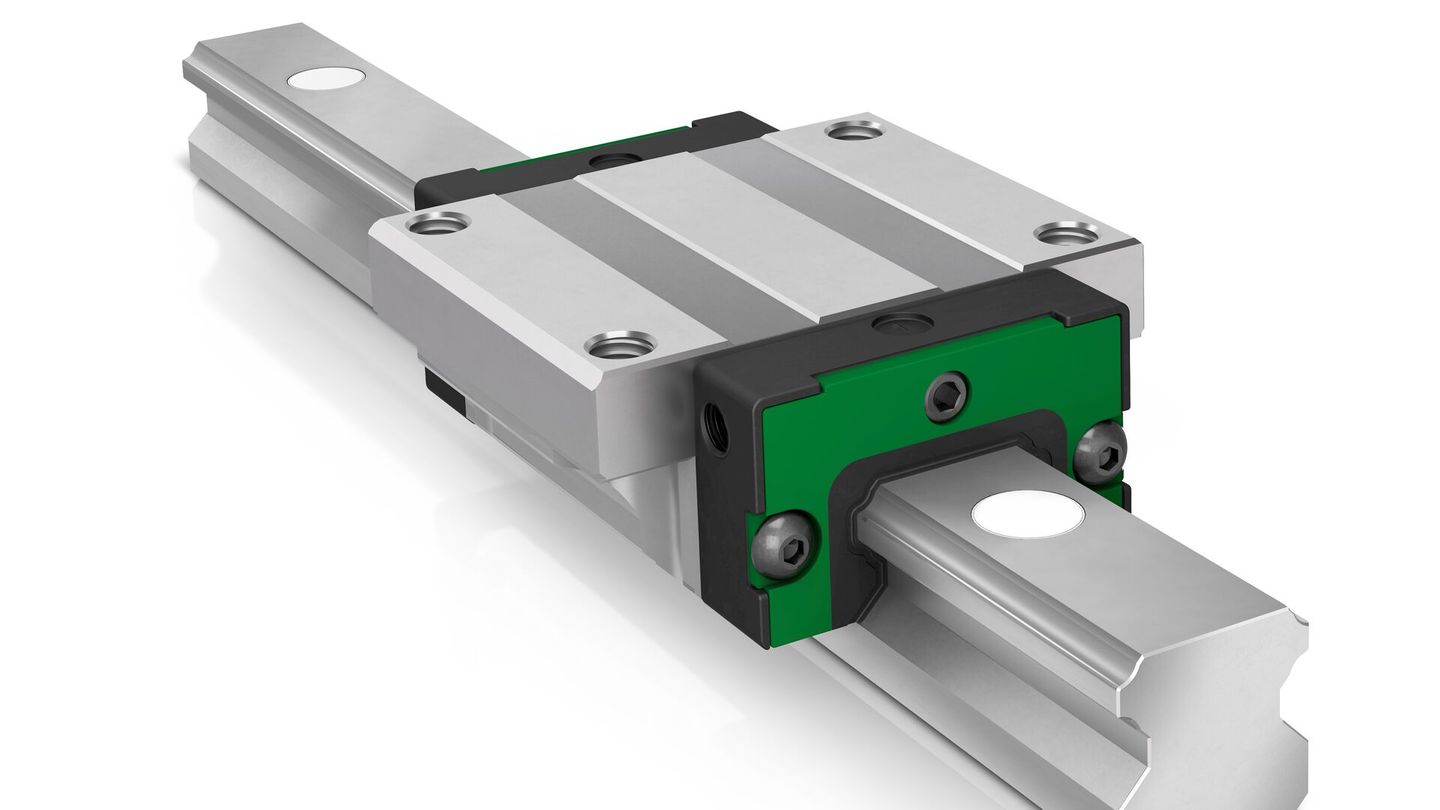

Sistemas de guiado lineal de cuatro hileras para la automatización
Los fabricantes necesitan rodamientos para ejes giratorios y sistemas de guiado lineal duraderos y que requieran un mantenimiento escaso, tanto para los ejes situados fuera del área de trabajo de mecanizado como para la manipulación de piezas y herramientas. Asimismo, requieren soluciones de automatización que ofrezcan un equilibrio óptimo entre función y rentabilidad, que les permita amortizar rápidamente las inversiones. Estos son precisamente los requisitos que cumplen los nuevos sistemas de guiado lineal de cuatro hileras de la serie KLLT en disposición en X. El sistema complementa el portafolio de sistemas de guiado lineal de Schaeffler para cubrir específicamente las necesidades de los periféricos de las máquinas de producción. El sistema de guiado lineal KLLT destaca por su capacidad de adaptarse con mayor precisión a subestructuras con pequeños errores de forma y sin crear fuerzas de restricción significativas, lo que permite a Schaeffler abrir nuevas posibilidades de aplicación.
Nuevos rodamientos para ejes giratorios destinados a la automatización
Para ejes giratorios situados fuera del área de trabajo de mecanizado, los ingenieros de Schaeffler han desarrollado la nueva serie YRTA (A = «Automatización») basándose en su serie contrastada YRTC de rodamientos para ejes giratorios. Con un proceso de fabricación modificado y una nueva ejecución de la jaula de agujas, estos rodamientos radiales de agujas y axiales de rodillos, de doble efecto, cumplen a la perfección requisitos como una elevada rigidez al vuelco, una larga duración de vida útil y un mantenimiento escaso.
La sostenibilidad como criterio de desarrollo
Se puede observar una tendencia hacia el uso de motorreductores en las mesas giratorias accionadas, específicamente en aquellas que no se utilizan para la mecanización simultánea. Para reducir la nada insignificante cantidad de trabajo de diseño necesaria para ejecutar un eje giratorio con reductor, el espacio constructivo, la complejidad y el tiempo de montaje, los ingenieros de desarrollo de Schaeffler han ideado una solución innovadora: Los rodamientos para ejes giratorios YRTC e YRTA pueden pedirse con diámetros exteriores con forma de engranajes rectos o helicoidales (YRTCG, YRTAG). Este engranaje sustituye el engranaje recto o helicoidal de la transmisión por engranajes por parte del cliente. En función del par requerido, el anillo interior se ejecuta con una anchura adecuada y dientes de engranaje recto o helicoidal. Esta solución es ideal para accionar mesas de fresado y ejes basculantes, así como cabezales de fresado o ejes de automatización. Los sistemas de medición angular AMOSIN todavía pueden integrarse en las rodaduras y aún se ofrecen para estos rodamientos.
Nuevos accionamientos por husillo de rodillos
Mediante la adquisición de Ewellix y la correspondiente armonización de la gama de productos, se han integrado tamaños adicionales de los accionamientos por husillo de rodillos rectificados RGT en el portafolio de Schaeffler Linear Motion. Ahora, los clientes pueden seleccionar tamaños de 8 a 240 mm con capacidades de carga de hasta 4.000 kN.
En la industria de máquinas-herramienta, estos accionamientos por husillo de rodillos se utilizan, por ejemplo, en ejes de avance de máquinas roscadoras, en cabezales de taladrado y fresado, y como accionamientos para brochadoras Dicho de otra forma, en las aplicaciones en las que se requieran fuerzas elevadas, un posicionamiento exacto y la monitorización de la progresión fuerza-desplazamiento. Schaeffler ofrece una amplia gama de accionamientos por husillo a bolas KGT para el importante mercado de los ejes de avance, así como el accionamiento por husillo de rodillos planetarios PWG para aplicaciones especiales con pequeños pasos inferiores a 1 mm.
Solución de problemas en las aplicaciones de carreras cortas
Si el rodamiento de un accionamiento por husillo montado en un husillo de avance se somete continuamente a ángulos de oscilación bajos, existe el peligro de que se expulse el lubricante de la zona de contacto de rodadura y, por tanto, de que el rodamiento resulte dañado debido a una lubricación insuficiente («falso efecto Brinelling»). Para estas aplicaciones, Schaeffler ofrece una solución sencilla, práctica y eficiente: los rodamientos a bolas de contacto angular de dos hileras de las series ZKLN y ZKLF (con fijación de brida) y la variante de tres hileras DKFLA se suministran con elementos rodantes de cerámica. Estas ejecuciones ofrecen un alto nivel de fiabilidad operativa cuando se producen carreras cortas y vibraciones en parada. No cambian la capacidad de carga dinámica ni la duración de vida útil calculada del rodamiento. La utilización de elementos rodantes de cerámica incluso logra que se duplique la vida útil de la grasa. Gracias a estos rodamientos, se previenen de manera fiable las tareas de mantenimiento y las paradas no programadas debidas al «falso efecto Brinelling».
