La FLIR T540 resuelve de una sola vez 10 grandes retos de operación y mantenimiento
China está acelerando el despliegue de instalaciones fotovoltaicas (FV) y se ha consolidado como un mercado clave, al concentrar más del 40 % de la capacidad instalada mundial. Aunque el futuro de la generación de energía fotovoltaica es muy prometedor, el sector sigue enfrentándose a importantes desafíos: la intermitencia, las fluctuaciones de la producción, la escasa precisión, los elevados riesgos operativos y las ineficiencias asociadas a las operaciones tradicionales de operación y mantenimiento (O&M). Todos estos factores pueden frenar el desarrollo de la industria.
Cada vez más empresas recurren a la tecnología de imagen térmica por infrarrojos para superar estos retos. Las cámaras termográficas, como la FLIR T540, son herramientas fundamentales para el mantenimiento predictivo en instalaciones de generación eléctrica a gran escala. De hecho, una base integrada hidroeléctrica-eólica-solar de 80 GW situada en el suroeste de China utilizó la T540 equipada con el objetivo de doble campo de visión FlexView para resolver con éxito los principales problemas de O&M.
Escenario de aplicación principal: cobertura integral de toda la cadena de O&M de la planta
La cámara termográfica profesional FLIR T540, combinada con el objetivo de doble campo de visión FlexView, constituye una potente herramienta para las operaciones de O&M en instalaciones fotovoltaicas. Sin necesidad de cambiar manualmente el objetivo, permite alternar de forma instantánea entre un campo de visión estándar de 24° y un teleobjetivo de 14°, garantizando una localización rápida y precisa de las averías.

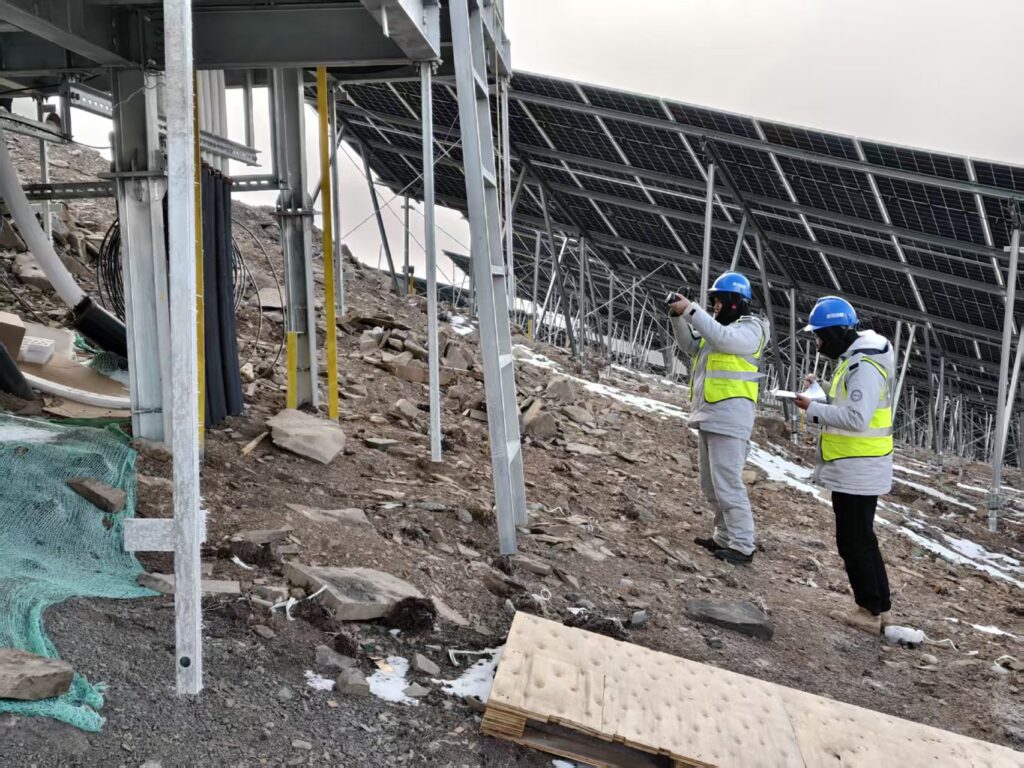

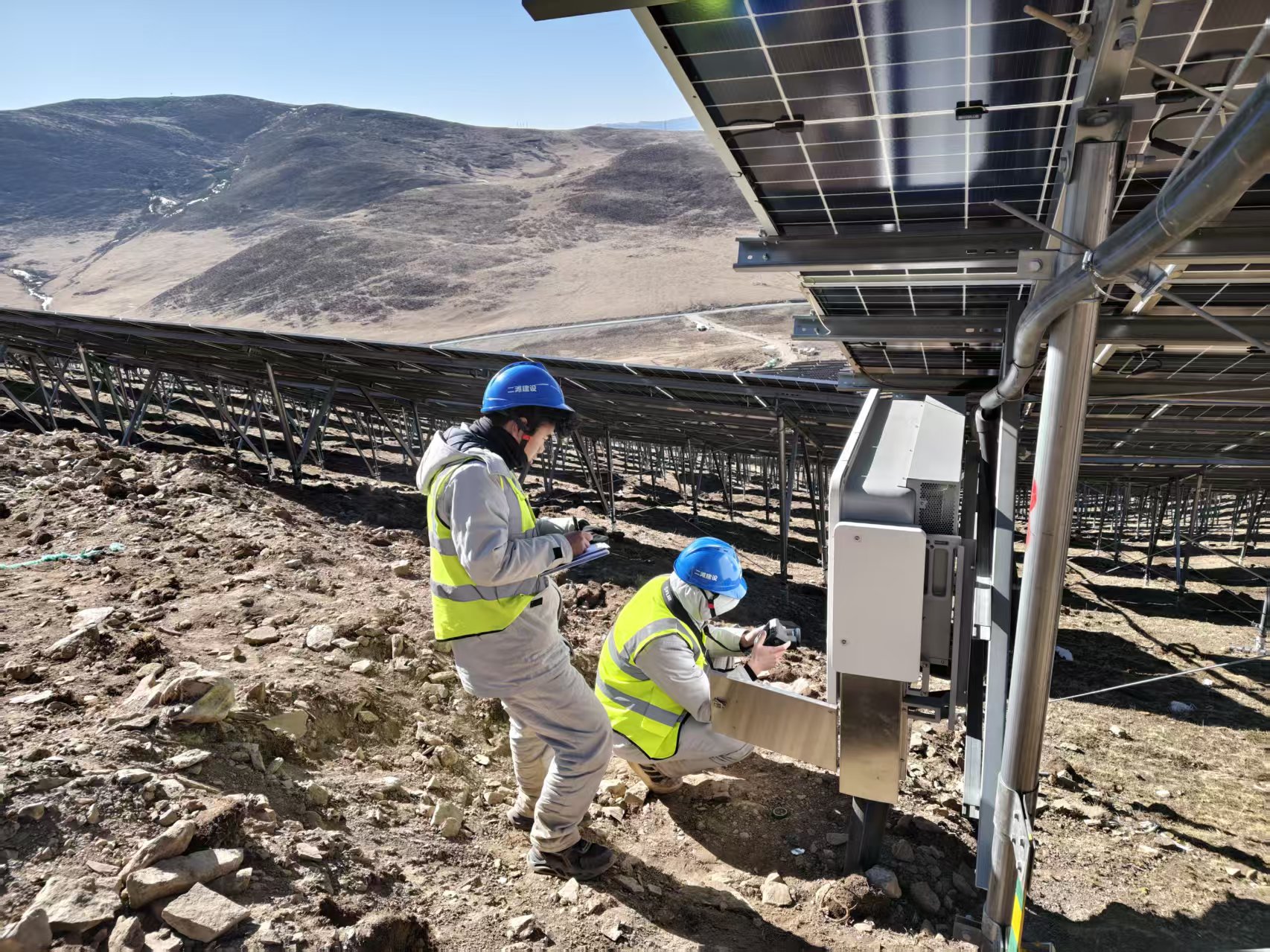

A partir de las condiciones reales de la instalación y utilizando la termografía como herramienta principal, el equipo de O&M desarrolló una estrategia de «prevención proactiva» que equilibra la eficiencia y la precisión de las inspecciones, al tiempo que reduce significativamente los costes y el tiempo dedicados a las tareas de operación y mantenimiento.

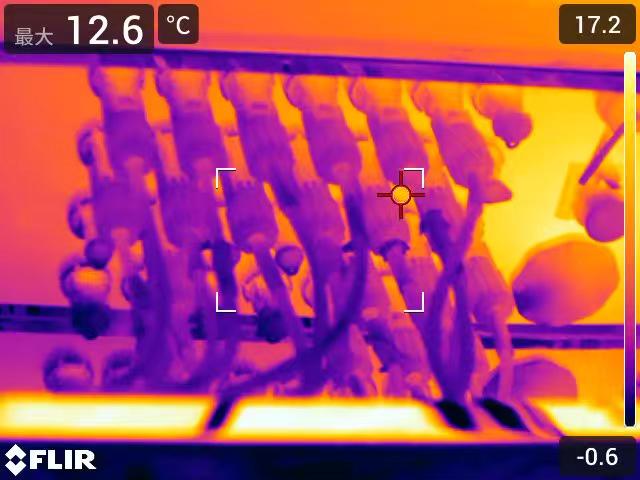

Inspección de módulos: localización de averías en las principales unidades de generación
Detección del efecto de punto caliente (hot spot)
Problemas como el sombreado, los daños o el fallo de diodos se manifiestan como zonas calientes con diferencias de temperatura superiores a 5 °C en una cámara termográfica. La FLIR T540 identifica con precisión estas áreas, permitiendo realizar las reparaciones en menos de 24 horas y evitando pérdidas de producción de entre el 20 % y el 50 %.
Detección de microfisuras y soldaduras defectuosas
Las microfisuras o las uniones con soldaduras defectuosas generan patrones lineales o en forma de malla con ligeras diferencias de temperatura (aproximadamente 1 °C). La T540 detecta estos defectos sutiles, facilitando su reparación en un plazo de 72 horas y prolongando la vida útil de los módulos.
Detección de degradación por PID
La degradación inducida por potencial (PID) provoca zonas de alta temperatura en forma de franjas a lo largo de los bordes de los módulos. La T540 muestra claramente estos patrones, permitiendo corregir el problema en un plazo de siete días y evitar un mayor deterioro.
Inspección de equipos: garantizar el funcionamiento estable de los dispositivos críticos

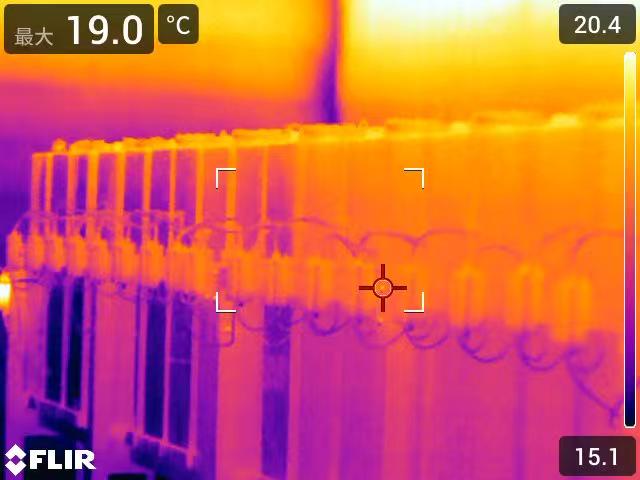

Inspección de inversores y centros de transformación
La termografía permite detectar puntos de sobrecalentamiento en disipadores y terminales, evitando averías en los equipos y mejorando la eficiencia de conversión entre un 3 % y un 5 %.

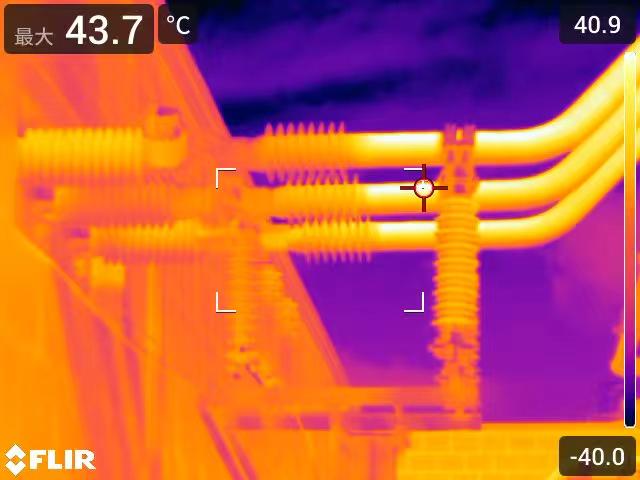

Inspección de bancos de baterías
La T540 detecta sobrecalentamientos localizados o aumentos anómalos de temperatura, evitando la degradación del rendimiento o daños en las baterías.

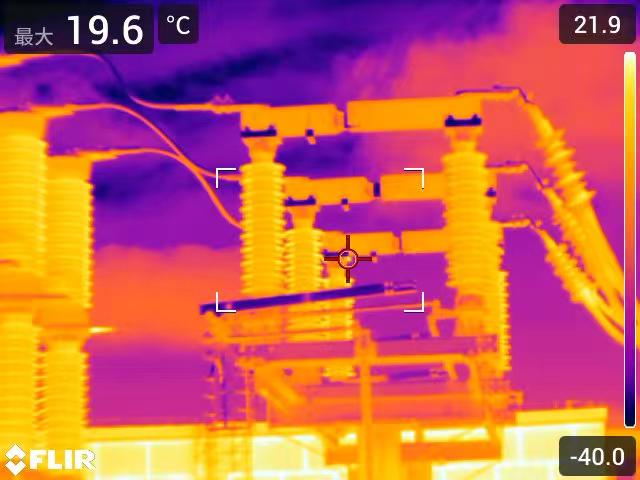

Inspección de barras colectoras aisladas
La T540 detecta de forma temprana problemas de mal contacto o envejecimiento del aislamiento, evitando cortocircuitos o riesgos de incendio.

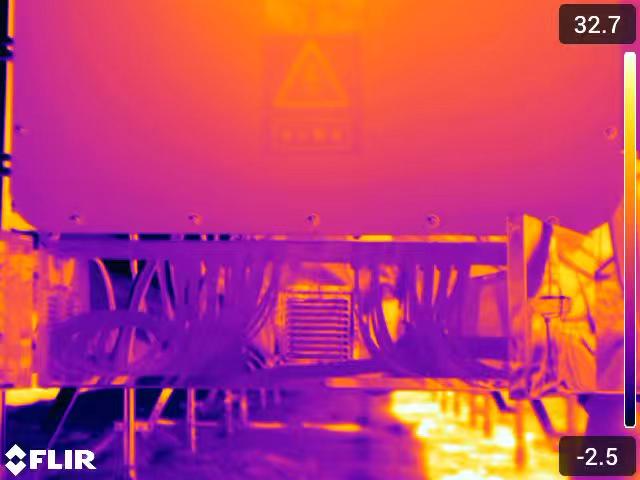

SVG y cables de entrada
Los aumentos anómalos de temperatura en los módulos de potencia SVG, los reactores y las uniones de los cables pueden identificarse de forma precoz, evitando degradaciones y paradas no planificadas.

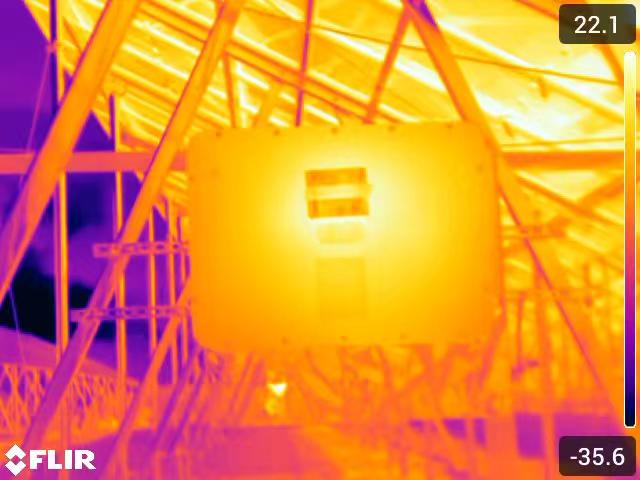

Inspecciones más seguras
Gracias al objetivo de doble campo de visión, la T540 permite detectar cortocircuitos de forma temprana mientras el operador realiza la inspección desde una distancia segura.
Inspección de estructuras de soporte y componentes mecánicos
La termografía revela anomalías térmicas provocadas por deformaciones o componentes sueltos, permitiendo realizar ajustes a tiempo para reducir las pérdidas de producción.

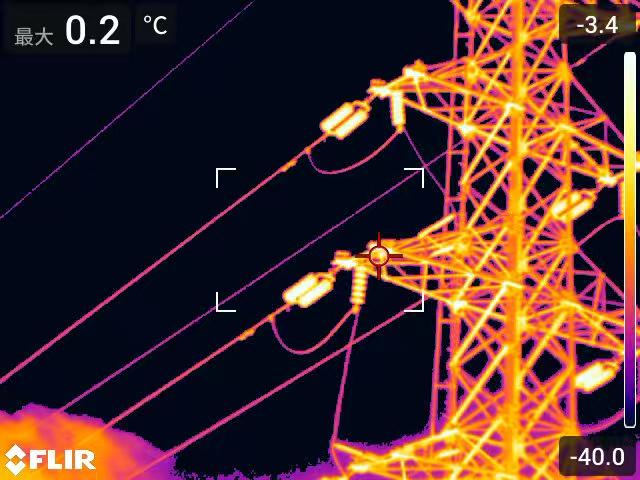

Inspección de líneas de transmisión
Los puntos calientes provocados por contactos deficientes o sobrecargas en las líneas de transmisión pueden identificarse fácilmente para proceder a su reparación.
Este caso real demuestra que la cámara termográfica profesional FLIR T540, junto con el objetivo de doble campo de visión FlexView, transforma el modelo de operación y mantenimiento de las instalaciones fotovoltaicas. Al mejorar la eficiencia de la generación eléctrica, reducir los costes de O&M y reforzar el control de los riesgos de seguridad, la T540 impulsa la transición del sector hacia un modelo de «prevención proactiva» mediante la integración tecnológica y la ampliación de los escenarios de aplicación, contribuyendo así a un desarrollo de alta calidad.
